100μJ 10Hz 1535nm laser iz erbijevega stekla za kompaktne sisteme za merjenje razdalje

100μJ 10Hz 1535nm laser iz erbijevega stekla za kompaktne sisteme za merjenje razdalje

Model: JTBY100μJ
Delovna valovna dolžina: 1535nm
Energija impulza: 100μJ
Širina impulza: 4 ns
Hitrost ponavljanja: 10 Hz
Premer točke: 0,2 mm
Divergentni kot žarka: 10 mard
Velikost: 21 × 8 × 7 mm (brez priključka)
Delovna temperatura: -40 stopinj -65 stopinj
Temperatura shranjevanja: -55 stopinj -85 stopinj
Pogonski parametri: 2 V, 8 A,<2 ms
Teža: 8g

Klepetaj zdaj
Predstavitev izdelka

Pregled izdelkov

The100μJ 1535nm Er laserje kompakten impulzni laserski vir, zasnovan zaOEM laserski daljinomeri, kompaktni elektro{0}}optični sistemi za določanje razdalje in nizke-PRF{2}}-aplikacije letenja. Deluje pri10Hz s širino impulza 4ns, zagotavlja zmerno raven energije z enim-impulzom za sisteme, ki potrebujejo več oddajne-stranske rezerve kot viri z 20–40 μJ visoko-ponovitve-hitrostjo, vendar ne zahtevajo višjega proračuna energije 200–500 μJ laserskih arhitektur.

Z aPaket 21 × 8 × 7 mm in teža 8 g, je modul zelo primeren za SWaP-omejene načrte, kjer si mora laser deliti omejen prostor z gonilnikom, kolimacijsko optiko, sprejemnikom, detektorjem in časovno elektroniko. Delovno točko 100 μJ je zato najbolje razumeti kot praktično srednjo pot za kompaktne sisteme za določanje razdalje, ki zahtevajo zadostno energijo impulza brez pretirane določitve oddajnika.

Zakaj je 100 μJ smiselno za kompaktno lasersko določanje razdalje

Pri načrtovanju kompaktnih laserskih daljinomerov 1535 nm izbira laserskega oddajnika ni vedno povezana z iskanjem največje energije impulza. Ko vaš proračun za optično povezavo zadosti ciljnemu dosegu in pogojem ciljne odbojnosti v resničnem svetu, povečana impulzna energija dodatno prinese dodatno električno obremenitev, izzive pri odvajanju toplote in mehanske obremenitve, ki obremenjujejo vaš celoten sistem.

100μJ 1535nm Er:Glass laser je praktična sladica za sistemske inženirje. Zagotavlja opazno višjo energijo enega impulza v primerjavi z običajnimi laserskimi viri z 20–40 μJ z visoko PRF, vendar se izogiba obsežni in zahtevni strojni opremi, ki je potrebna za laserske rešitve z merilnikom razdalje 200–500 μJ. Za ekipe za integracijo proizvajalcev originalne opreme ta izhod 100 μJ zapolnjuje kritično nišo: doda dodatno rezervo signala na strani oddajnika, hkrati pa upošteva stroge omejitve glede velikosti, teže, izhodne moči gonilnika in razpoložljivega toplotnega proračuna.

Ta laser iz erbijevega stekla, ki deluje pri energiji impulza 100 μJ in širini impulza 4 ns, doseže približno 25 kW najvišje optične moči. Njegov ozek profil nanosekundnega impulza se popolnoma prilega razponu impulznega časa leta. Laser ustvari ostre, dobro definirane optične povratne dogodke za izračun razdalje, ne da bi se zanašal na visoko povprečno porabo energije.

Njegova temeljna vrednost ni zgolj v surovi izhodni moči. Prava prednost je pridobivanje pomembnega povečanja energije z enim impulzom, hkrati pa strojna oprema oddajnika ostaja kompaktna in obvladljiva. Številni kompaktni sistemi za določanje razdalje, zgrajeni okoli 40 μJ laserjev, na koncu delujejo s tesno rezervo signala, medtem ko stopnja neposredno na 200 μJ ali več povzroči nepotrebno pretirano inženirstvo. V teh scenarijih 10Hz 100μJ laser doseže uravnotežen kompromis med zmogljivostjo impulzne energije in skupnimi stroški integracije sistema.

Ta profil zmogljivosti je še posebej primeren za kompaktne laserske daljinomere, prenosno opremo za določanje razdalje EO, tovor za določanje razdalje, ki ga prenašajo UAV, in sisteme za merjenje časa leta z nizko PRF 1535 nm. Za te aplikacije imajo omejitve SWaP (velikost, teža in moč) skoraj enako težo čisti optični izhodni zmogljivosti.

Ali je 100 μJ prava energetska raven, je vedno odvisno od analize celotnega sistema. Ciljna odbojnost, efektivno delovno območje, divergenca žarka, učinkovitost oddajne optike, velikost zaslonke sprejemnika, občutljivost detektorja InGaAs, atmosfersko dušenje in zmožnost obdelave signala na vozilu oblikujejo vaš končni proračun za optično povezavo.

Zato je treba laser Er:Glass s 100 μJ 1535 nm obravnavati kot premišljeno inženirsko odločitev na ravni sistema in ne le kot še eno podatkovno točko na grafikonu produkta impulzne energije. Blesti za projekte, ki ciljajo na zanesljivo lasersko določanje razdalje, brez pretiranega določanja laserskega oddajnika.

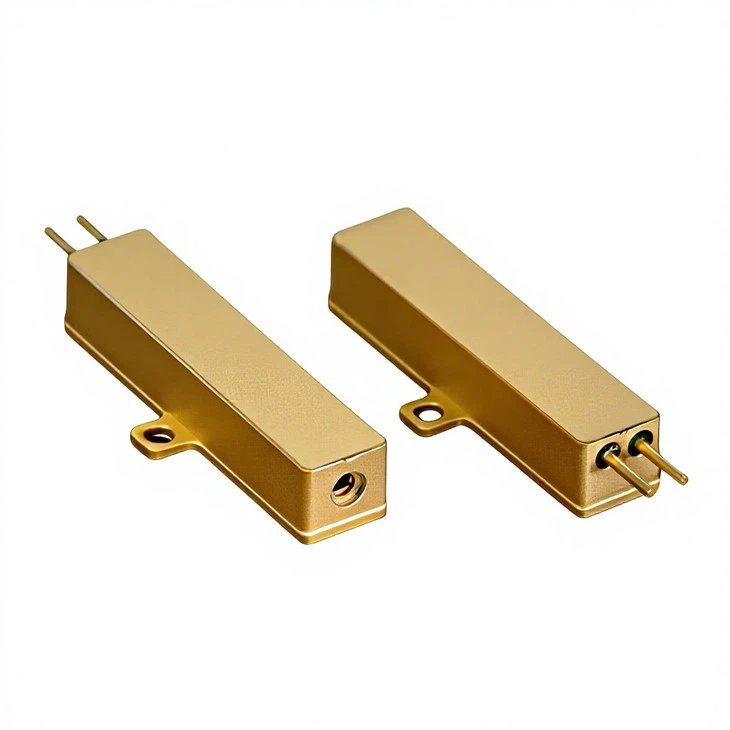

1535nm eye safe Erbium glass laser module high energy 100uJ 10Hz

1535nm eye safe Erbium glass laser module high energy 100uJ 10Hz

Inženirske prednosti

≈25 kW Izračunana največja optična moč

Skupaj z energijo impulza 100 μJ in širino impulza 4 ns ta 1535 nm Er:Glass laser zagotavlja približno 25 kW izračunane največje optične moči.

Pri kompaktni strojni opremi za lasersko določanje razdalje ta tesen impulz nanosekundne širine koncentrira optični izhod znotraj zelo kratkega emisijskega okna, namesto da bi se zanašal na visoko povprečno porabo energije. Znotraj nastavitev za določanje razdalje med letom to daje dobro definiran oddajni impulz, ki ga je enostavno uskladiti in sinhronizirati s sprejemnimi vezji in strojno opremo za merjenje časa.

Zasluge izhodne stopnje 100 μJ v resničnem svetu daleč presegajo le visoko konično moč. Zagotavlja večjo energijo enega impulza kot tipični laserski viri z visoko PRF z več desetinamikrodžulov, vendar ostaja precej pod energijskim razredom, ki ga zasedajo laserji z merilniki razdalje 200–500 μJ.

Opomba: Izračunana konična moč izhaja iz nazivne energije impulza, deljene s širino impulza. Največja zmogljivost v realnem svetu je odvisna od dejanskega izmerjenega profila časovnega impulza.

100 μJ / 10 Hz Arhitektura nizkega dosega PRF

100 μJ pri 10 Hz delovni točki cilja na aplikacije z nizko stopnjo ponavljanja impulza, kjer je robustna energija na strel pomembnejša od generiranja na tisoče impulzov vsako sekundo.

Ta laser, ki deluje pri frekvenci ponavljanja 10 Hz, je primeren za kompaktne laserske daljinomere, enote za merjenje časa leta z nizko PRF in prenosno opremo za določanje razdalje EO. Te platforme se zanašajo na dogodke diskretnega merjenja razdalje, namesto na funkcije neprekinjenega hitrega skeniranja.

V kombinaciji z laserskimi moduli z visoko frekvenco PRF 20 μJ / 2 kHz ta zasnova daje prednost močnejšim posameznim oddajnim impulzom. V primerjavi z laserskimi viri 300–500 μJ se izogne ​​skoku v veliko višji energijski razred impulza, ki prinaša dodatno obremenitev sistema.

To postavlja laser Er:Glass s 100 μJ 1535 nm kot praktičen oddajnik srednjega razreda. Deluje za projekte, katerih proračun za optično povezavo presega tisto, kar lahko ponudijo standardni laserji razreda mikrodžulov z visoko PRF, medtem ko bi izhodi več sto mikrodžulov v polnem obsegu predstavljali pretirano inženirstvo.

21 × 8 × 7 mm / 8 g paket, optimiziran za SWaP

Z merami samo 21 × 8 × 7 mm in približno 8 g teže ta laserski modul ustreza dizajnom s strogimi omejitvami glede velikosti, teže in moči (SWaP).

V vsakem kompaktnem daljinomeru je laser le en gradnik. Oblikovalci potrebujejo tudi fizični prostor za več podkomponent:

  • gonilno vezje impulznega laserja
  • oddajna in kolimacijska optika
  • sprejemni optični sklopi
  • InGaAs fotodetektor
  • elektronika za merjenje časa in obdelavo signalov

Ohranjanje miniaturnosti in lahkega laserskega vira daje inženirjem OEM večjo svobodo pri postavitvi. Poenostavlja razporeditev komponent znotraj ročnih daljinomerov, tovora UAV EO, sklopov mini senzorjev in drugih vdelanih 1535nm sistemov za določanje razdalje med letom.

Njegova inženirska vrednost je več kot le majhne fizične dimenzije. Razvijalcem omogoča, da integrirajo srednjeenergijski laserski oddajnik 100 μJ v omejena mehanska ohišja, ne da bi porabili preveč celotnega proračuna SWaP sistema.

-40 stopinj do +65 stopinj Širok razpon delovne temperature

Ta laserski modul, ocenjen za delovno temperaturo okolice od –40 stopinj do +65 stopinj, podpira namestitev zunaj laboratorijskih okolij z nadzorovano klimo.

Ta lastnost je ključnega pomena za zunanje laserske merilnike razdalje, opremo za EO v vozilu, tovor UAV in prenosne naprave za določanje razdalje. V resničnih scenarijih se laserski oddajniki soočajo z velikimi nihanji temperature okolja med shranjevanjem, cikli vklopa in neprekinjenim delovanjem na terenu.

Za integracijo sistema OEM morajo oblikovalci ovrednotiti to temperaturno oceno skupaj z izbiro laserskega gonilnika, postavitvijo namestitve vpenjal, toplotnimi prevodnimi potmi in delovnim ciklom. Široka temperaturna specifikacija ne zagotavlja enake izhodne zmogljivosti laserja ali življenjske dobe v vseh točkah celotnega temperaturnega spektra.

Za opremo, ki naj bi delovala blizu najvišjih ali najnižjih temperaturnih meja, ostajata premišljena toplotna zasnova in validacija celotnega sistema bistvena koraka za dokončanje zanesljive rešitve za določanje razdalje.

Kdaj je 100 μJ bolj primeren kot 200–500 μJ?

Pri zasnovi kompaktnih laserskih daljinomerov 1535 nm je izbira laserjev z ultra-visoko impulzno energijo le redko-optimalna rešitev-za-vse. Ko laserski oddajnik zagotovi dovolj moči, da zadosti proračunu sistemske povezave, razdalji zaznavanja in zahtevam ciljnega okolja, nadgradnja s 100 μJ na 200–500 μJ prinaša minimalno povečanje zmogljivosti. Namesto tega dodatno obremenjuje laserska pogonska vezja, sisteme za upravljanje toplote, notranji prostor za embalažo in celotno porazdelitev moči, kar ustvarja nepotrebno obremenitev sistema.

Laser Er:Glass s 100 μJ 1535 nm služi kot ciljno usmerjena rešitev srednje{2}}nivoje. Popolnoma premosti vrzel v zmogljivosti med nizko-energijskimi visoko-laserskimi viri PRF in visoko{6}}zmogljivimi 200–500 μJ laserji z merilniki razdalje. Je idealna izbira za inženirske scenarije, ki zahtevajo nadgrajeno eno-impulzno energijo, vendar ne zahtevajo pretirane rezerve signala visoko{11}}energijskih laserskih modulov.

Izberite 100μJ, ko je proračun povezave že zadosten

Osnovno načelo izbire modela laserja je ujemanje delovanja laserja z dejanskimi potrebami sistema. Načrtovalci bi morali najprej preveriti, ali lahko energija impulza 100 μJ v celoti izpolni obseg zaznavanja cilja in delovne pogoje celotnega sistema za določanje razdalje.

Popolna ocena proračuna optične povezave zajema več ključnih dejavnikov: odbojnost ciljne površine, divergenco laserskega žarka, optično učinkovitost oddajnika, velikost odprtine sprejemnika, občutljivost detektorja InGaAs, učinkovitost prenosa atmosferske svetlobe in pridobitev-obdelave sistemskega signala. Če kombinacija teh parametrov zagotavlja stabilno in zadostno delovno rezervo za naloge določanja razdalje, bo prizadevanje za višjo energijo impulza vodilo samo do oddajnika, ki presega-specifikacije, in odvečne zmogljivosti.

V takih običajnih scenarijih uporabe 100 μJ/10 Hz nizko{2}}PRF laser zagotavlja zelo uravnoteženo, stroškovno-učinkovito rešitev za integracijo kompaktnega OEM laserskega daljinomera.

Izberite 100 μJ, ko je SWaP pomembnejši od največje energije impulza

Laserski moduli z visoko-energijo 200–500 μJ 1535 nm so opremljeni z lastnimi kompromisi-zasnove, vključno z višjimi zahtevami po pogonskem toku, večjim toplotnim tlakom razpršitve in večjimi dimenzijami embalaže. Te omejitve so še posebej izrazite pri miniaturiziranih optoelektronskih sistemih.

Ročni laserski daljinomeri, UAV EO tovor in kompaktna prenosna EO oprema za določanje razdalje imajo izjemno omejen notranji prostor. Laserski modul mora soobstajati in delovati v tandemu z laserskimi gonilniki, kolimacijsko optiko, sprejemnimi optičnimi sklopi, fotodetektorji in vezji za krmiljenje časa.

Laserski modul 100 μJ, ki se ponaša z miniaturnim odtisom 21 × 8 × 7 mm in ultra{3}}lahko težo 8 g, pomaga inženirjem vzdrževati poenostavljeno, kompaktno strukturo oddajnika. Za zasnove izdelkov, pri katerih imajo omejitve glede velikosti, teže in moči (SWaP) ter preprostost integracije prednost pred ekstremno najvišjo zmogljivostjo, ta laser ponuja veliko razumnejši inženirski kompromis-.

Izberite 100 μJ, ko aplikacija ne zahteva največje meje razpona

Visoko-energija 200–500 μJ Er:Glass laserji so odlični le v težkih scenarijih z visokim-zahtevanjem, ki zahtevajo izjemno-veliko sistemsko rezervo. Tipični zahtevni delovni pogoji vključujejo ultra{6}}dolge-razdalje, nizko-odbojno zaznavanje ciljev, miniaturizirane sprejemne zaslonke, velike izgube optičnega sistema, močno atmosfersko dušenje in nizko-občutljivost sprejemnih modulov.

Za večino običajnih civilnih in industrijskih scenarijev določanja razdalje brez teh ekstremnih pogojev je dodatna impulzna energija, ki jo prinašajo 200 μJ+ laserji, popolnoma odveč. Laser s 100 μJ 1535 nm natančno zapolnjuje tržno vrzel za sisteme srednjega-zmogljivosti in omogoča učinkovito nadgradnjo zmogljivosti iz nizko{6}}energijskih laserskih virov brez pretiranega-inženiringa visoko-energijskih laserskih arhitektur.

Zakaj ne bi preprosto izbrali najvišje energije impulza, ki je na voljo?

Izbira laserskega modela je sistematična inženirska odločitev in ne preprosto iskanje maksimalnih parametrov. Višja impulzna energija lahko resda izboljša rezervo-na strani oddajnika, vendar prinaša tudi vrsto dodatnih sistemskih stroškov.

Inženirji morajo celovito ovrednotiti podporne kazalnike, vključno z zahtevanim pogonskim tokom, delovnimi pogoji električnega impulza, dolgoročno-toplotno obremenitvijo, prostornino embalaže, težavo optične poravnave, skupnimi stroški nabave in porabo energije sistema.

Če lahko obstoječi sistem sprejemnika in zasnova optične poti stabilno izpolnjuje standardne zahteve glede natančnosti določanja razdalje in razdalje pri 100 μJ energije impulza, visoko{1}}energijski laserji ne bodo prinesli dejanske vrednosti. Pravilno usklajen laserski modul 100 μJ 1535 nm učinkovito odpravlja odvečne sistemske stroške, hkrati pa zagotavlja zanesljivo zmogljivost določanja razdalje za vsakodnevne delovne pogoje.

100μJ proti 200–500μJ: praktična izbirna logika

Trije energijski nivoji 1535nm Er:Glass laserjev ustrezajo različnim scenarijem uporabe z jasnim ciljnim pozicioniranjem za integracijo sistema OEM:

Laserski energijski razred

Najboljši scenariji uporabe

100μJ

Kompaktni sistemi za določanje dometa z nizko-PRF, scenariji z zadostnim proračunom za optično povezavo, SWaP-občutljiva optoelektronska oprema OEM, prenosni in vdelani moduli za določanje dometa

200–300μJ

Scenariji, ki zahtevajo zmerno izboljšanje rezerve signala oddajnika, brez potrebe po ultra-energijski učinkovitosti impulza

400–500μJ

Visoko-zahtevni pogoji dosega, ki zahtevajo ultra-visoko eno-energijo impulza,-zaznavanje na velike-razdalje, nizko-odbojno identifikacijo cilja in atmosferska okolja z visoko-izgubo

Ključnega pomena je pojasniti, da laser s 100 μJ ni slabša alternativa visokoenergijskim-laserjem s 400–500 μJ. Je neodvisna, optimizirana oblikovalska rešitev, prilagojena za sisteme, ki dajejo prednost zmerni impulzni energiji, miniaturni integraciji in popolni-učinkovitosti delovanja sistema pred ekstremnimi izhodnimi parametri oddajnika.

Za oblikovalce originalne opreme in razvijalce opreme osnovni standard izbire ni prizadevanje za največjo dosegljivo energijo impulza, ampak izbira najbolj ujemajoče se ravni laserske energije na podlagi dejanskega delovnega okolja in kazalnikov učinkovitosti sistema za določanje razdalje.

Tipične aplikacije

The100μJ 10Hz 1535nm Er:Glass laserje najbolj primeren za sisteme za določanje razdalje, ki potrebujejo zmerno energijo enega-pulza, nizko stopnjo ponavljanja in majhen odtis oddajnika. Namesto ciljanja na visoko-frekvenčno skeniranje ali največjo energijo impulza, ta konfiguracija ustreza aplikacijam, kjerkompaktna integracija in zadostna energija razdaljeje treba uravnotežiti na sistemski ravni.

Kompaktni laserski daljinomer

The100μJ 1535nm laserje praktičen vir oddajnika za kompaktne OEM laserske daljinomere, ki temeljijo na impulznem merjenju časa--leta.

NjegovoEnergija impulza 100 μJ in širina impulza 4 nszagotavlja kratek, dobro{0}}definiran optični impulz za določanje razdalje, medtem koHitrost ponavljanja 10Hzustreza sistemom, ki izvajajo diskretne meritve razdalje namesto visoko{0}}frekvenčnega skeniranja.

Zaradi tega je modul primeren za aplikacije, kot so:

  • ročni laserski merilniki razdalje;
  • kompaktne naprave za opazovanje in določanje razdalje;
  • prenosni elektro{0}}optični instrumenti;
  • vgrajeni OEM{0}}moduli za merjenje razdalje.

Pri kompaktnem daljinomeru mora laser delovati skupaj z gonilnikom, oddajno optiko, sprejemno zaslonko, detektorjem InGaAs in časovno elektroniko. ThePaket 21 × 8 × 7 mm in teža 8 gpomagajo zmanjšati mehanski prostor, dodeljen oddajniku, hkrati pa puščajo prostor za te dodatne podsisteme.

Energijska raven 100 μJ je še posebej uporabna, kadar vir na desetine-mikrodžulov ne zagotavlja dovolj rezerve sistema, vendar bi prehod na oddajnik 200–500 μJ preveč-navedel arhitekturo določanja razdalje.

UAV/prenosni tovor za določanje razdalje EO

Velikost in teža postaneta kritični, ko je laserski vir integriran v aUAV elektro{0}}optični tovor ali prenosni EO sistem za določanje razdalje.

pri21 × 8 × 7 mm in 8 g100μJ Er:Glass laser zavzame le majhen del celotnega tovora, kar omogoča, da se več razpoložljivega proračuna SWaP dodeli:

  • kolimacijska in oddajna optika;
  • sprejemna optika;
  • detekcija InGaAs;
  • gimbal ali stabilizacijska strojna oprema;
  • krmilna elektronika;
  • obdelavo signala.

Thevalovna dolžina 1535nmje običajno izbran za oko-varnejše arhitekture razdalje, medtem ko je format impulza 100 μJ / 10 Hz bolj primeren za aplikacije, ki potrebujejo nadzorovane nizko{3}}frekvenčne meritve razdalje namesto gostega, visoko-zajemanja točk PRF.

Za UAV in prenosne platforme EO lahko to zagotovi koristno ravnovesje medenergija z razponom enega-impulza in velikost oddajnika, zlasti kadar sta masa tovora in notranji prostor za namestitev omejena.

Končno primernost je treba še vedno oceniti glede na zahtevani doseg, ciljno odbojnost, občutljivost sprejemnika, divergenco žarka in optični prenos celotnega tovora.

Nizek-čas PRF--razdalje letenja

The100μJ / 10Hz 1535nm impulzni laserje primeren tudi za arhitekture z nizkim-časom--preleta, kjer je sistem zasnovan glede na posamezne meritvene dogodke.

V tipičnem sistemu ToF laser oddaja kratek impulz proti cilju. Sprejemnik zazna odbit povratek, elektronika za merjenje časa pa določi zakasnitev širjenja med prenosom in sprejemom.

Osnovno razmerje razdalje je:

Razdalja=(svetlobna hitrost × čas leta) / 2

Z aŠirina impulza 4ns in frekvenca ponavljanja 10Hz, je ta laser postavljen za sisteme, ki dajejo prednost nadzorovanemu nanosekundnemu oddajnemu impulzu in zadostni energiji na meritev namesto na tisoče prenosnih dogodkov na sekundo.

Tipični načrtovalski scenariji lahko vključujejo:

  • nizko{0}}frekvenčni laserski merilnik razdalje;
  • merjenje ciljne razdalje;
  • kompaktni sistemi za opazovanje EO;

vgrajeni podsistemi za določanje razdalje, ki zahtevajo redne posodobitve razdalje.

To je pomembna razlika od laserjev z visoko-PRF 1535 nm, ki se uporabljajo za ponavljajoče se vzorčenje ali hitro pridobivanje LiDAR. The100μJ Er:Stekleni laserje bolje postavljen tam, kjer sistem potrebujemanj impulzov z višjim-energijskim razponom znotraj kompaktne arhitekture oddajnika.

1535nm kompaktna rešitev za določanje razdalje

The100μJ 10Hz 1535nm Er:Glass laserje le del celotne arhitekture laserskega določanja razdalje. Pri daljinomeru OEM je dejanska zmogljivost odvisna od tega, kako laserski vir deluje skupaj zimpulzni gonilnik, oddajna optika, sprejemna optika, detektor InGaAs, časovna elektronika in-veriga za obdelavo signalov.

Tipična kompaktna pot določanja obsega je lahko predstavljena kot:

100μJ 1535nm laser → impulzni laserski gonilnik → oddajna optika → tarča → sprejemna optika → detektor InGaAs → časovna elektronika → izhodna razdalja

100μJ 1535nm Er: stekleni laserski vir

Laser zagotavlja optični oddajni impulz za sistem za določanje razdalje. zEnergija impulza 100 μJ, širina impulza 4 ns in frekvenca ponavljanja 10 Hz, je nameščen za kompaktne merilnike razdalje z nizko-PRF, ki zahtevajo več energije na impulz kot viri z visoko-mikrodžulsko-nivjo.

Laser je treba izbrati skupaj s proračunom sistemske povezave, vključno z zahtevano razdaljo, odbojnostjo cilja, divergenco žarka, optičnim prenosom, sprejemno zaslonko in občutljivostjo detektorja.

Gonilnik impulznega laserja

Thelaserski gonilnikdovaja električni impulz, ki je potreben za delovanje 1535nm Er:Glass laserja in nadzoruje čas vsakega oddajnega dogodka.

Za integracijo OEM mora zasnova gonilnika upoštevati:

  • zahtevana pogonska napetost in konični tok;
  • širina impulza pogona;
  • čas sprožitve;
  • trenutna stabilnost;
  • stopnja ponavljanja;
  • toplotno obnašanje.

Pravilno usklajen gonilnik ni pomemben samo za doseganje zahtevanega laserskega izhoda, ampak tudi za ohranjanje ponovljivega obnašanja impulza in izogibanje nepotrebnemu električnemu stresu na laserskem modulu.

Oddajna in kolimacijska optika

Po generiranju laserskega impulza seoddajna optikaoblikujte in usmerite žarek proti cilju.

Odvisno od zasnove sistema lahko ta stopnja vključuje kolimacijo ali-razširitveno optiko žarka, ki se uporablja za nadzor premera žarka, divergence in-velikosti točke daljnega polja.

Pri kompaktnem laserskem daljinomeru je optična učinkovitost pomembna, ker vsaka izguba na oddajni poti zmanjša količino izvirne energije impulza 100 μJ, ki doseže cilj.

Oddajnik je zato treba ovrednotiti kot kombinacijo:

laserski izhod + optični prenos + divergenca žarka + poravnava

namesto samo pulzne energije.

Ciljni in povratni signal

Ko impulz doseže cilj, se le del oddane energije odbije nazaj proti merilniku razdalje.

Moč povratnega signala je odvisna od dejavnikov, kot so:

  • ciljna odbojnost;
  • ciljna usmerjenost;
  • razdalja dometa;
  • atmosferski prenos;
  • divergenca oddanega žarka;
  • sprejemna zaslonka.

Zato zahtevane laserske energije ni mogoče določiti zgolj z dosegom. Dva sistema, ki delujeta na enaki razdalji, lahko zahtevata zelo različni energiji impulza, ker so pogoji cilja in sprejemnika različni.

Sprejemna optika in detektor InGaAs

Thesprejemna optikazberite odbiti signal 1535 n in ga usmerite na ustrezen detektor.

Za to območje valovne dolžine,InGaAs fotodetektorji ali InGaAs APD-sprejemnikise običajno obravnavajo zaradi njihovega spektralnega odziva okoli 1535 nm.

Delovanje sprejemnika je odvisno od:

  • velikost zaslonke;
  • vidno polje;
  • optični prenos;
  • občutljivost detektorja;
  • hrup;
  • pasovna širina;
  • poravnava.

Občutljivejši sprejemnik ali večja zaslonka za sprejem lahko zmanjša količino energije oddajnika, ki je potrebna za doseganje enake meje razpona-na ravni sistema.

To je eden od razlogov za100μJ laserje lahko praktična rešitev v dobro-optimiziranem kompaktnem daljinomeru namesto samodejnega prehoda na vir 200–500 μJ.

Časovna elektronika in izračun razdalje

Ko detektor pretvori optični povratni signal v električni signal, časovna elektronika izmeri zakasnitev med oddanimi in prejetimi impulzi.

Za osnovno časovno--arhitekturo razdalje letenja:

Razdalja=(svetlobna hitrost × čas leta) / 2

Končna zmogljivost določanja razdalje je odvisna od več kot le širine laserskega impulza. Pasovna širina detektorja, časovna ločljivost, razmerje-in-šumom, metoda določanja praga in algoritem-obdelave signala lahko vplivajo na natančnost merjenja in zanesljivost zaznavanja.

Za a10Hz 1535nm laserski daljinomer, je sistem mogoče oblikovati okoli nadzorovanih posameznih dogodkov določanja razdalje namesto visoko{0}}zajemanja impulzov.

Zakaj je integracija-na ravni sistema pomembna

Pogosta napaka pri oblikovanju laserskega daljinomera je izbira oddajnika samo glede na energijo impulza.

V praksi je bolj pomemben celoten proračun za optično povezavo.

A 100μJ 1535nm Er:Glass laserlahko zadostuje, če sistem združuje:

  • učinkovita oddajna optika;
  • ustrezna divergenca žarka;
  • zadostna sprejemna odprtina;
  • občutljiv detektor InGaAs;
  • dobro-zasnovan čas in obdelava signala.

Če je sprejemnik ali optična pot manj učinkovita, bo morda potreben-laser z večjo energijo.

Za projekte OEM torej pravo vprašanje ni preprosto:

"Ali je 100μJ dovolj?"

ampak:

"Ali je 100 μJ dovolj za to kombinacijo oddajnika, sprejemnika, cilja in-razdalje?"

Ta pristop-na sistemski ravni je tisto, kar omogoča kompaktno100μJ / 10Hz 1535nm laserustrezno oceniti kot del celovite rešitve laserskega merilnika razdalje.
