Varnostni zaslon UV laserskega stroja za laserje 355nm, 405nm in 450nm

Varnostni zaslon UV laserskega stroja za laserje 355nm, 405nm in 450nm

Material okvirja: aluminij
Material plošče: PMMA
Valovna dolžina zaščite plošče:
315–450 nm 6+/7+
455–535 nm 6+/7+
VLT: 50%~60%
Uporaba: 355nm/405nm/455nm laserska zaščita

Klepetaj zdaj
Predstavitev izdelka

Pregled izdelkov

JTBYShield UV laserski varnostni zaslon stroja je zasnovan kotlaserska pregrada na delovnem mestuza ločevanje UV, vijoličnih in modrih laserskih delovnih postaj od okoliškega osebja in sosednjih delovnih območij.

Za razliko od samostojnega laserskega varnostnega okna, ki ga je treba integrirati v obstoječe ohišje stroja, ta zaslon združuje laser-zaščitno ploščo PMMA s podpornim aluminijastim okvirjem, da ustvari samostoječo zaščitno mejo okoli odprte ali delno zaprte laserske delovne postaje.

Še posebej je primeren za uporabo v profesionalnih okoljih355 nm UV laserji, 405 nm vijolični laserji in 450 nm modri laserji, kjer morajo operaterji določiti nadzorovano lasersko delovno območje, ne da bi zgradili celotno ohišje stroja.

Zasnova mobilnega in modularnega laserskega varnostnega zaslona

toVarnostni UV laserski zaslonzdružuje laser-zaščitno ploščo PMMA z lahkim aluminijastim okvirjem, da ustvari samostoječo pregrado za 355nm, 405nm in 450nm laserska delovna področja. Za razliko od fiksnega laserskega okna ali celotnega strojnega ohišja je zaslon mogoče namestiti okoli obstoječe delovne postaje glede na razpoložljivo površino in postavitev operaterja.

Aluminijast okvir s stabilnimi podpornimi nogami

Aluminijasti okvir zagotavlja strukturno podporo za lasersko zaščitno ploščo, hkrati pa ohranja celoten zaslon praktičen za laboratorije, proizvodnjo in okolja-testiranja opreme.

Podporne noge na dnu pomagajo ohranjati stabilnost zaslona, ​​ko je pregrada nameščena okoli odprte ali delno zaprte laserske delovne postaje. Širina, višina in konfiguracija okvirja zaslona se lahko prilagodijo glede na zahtevano zaščiteno območje.

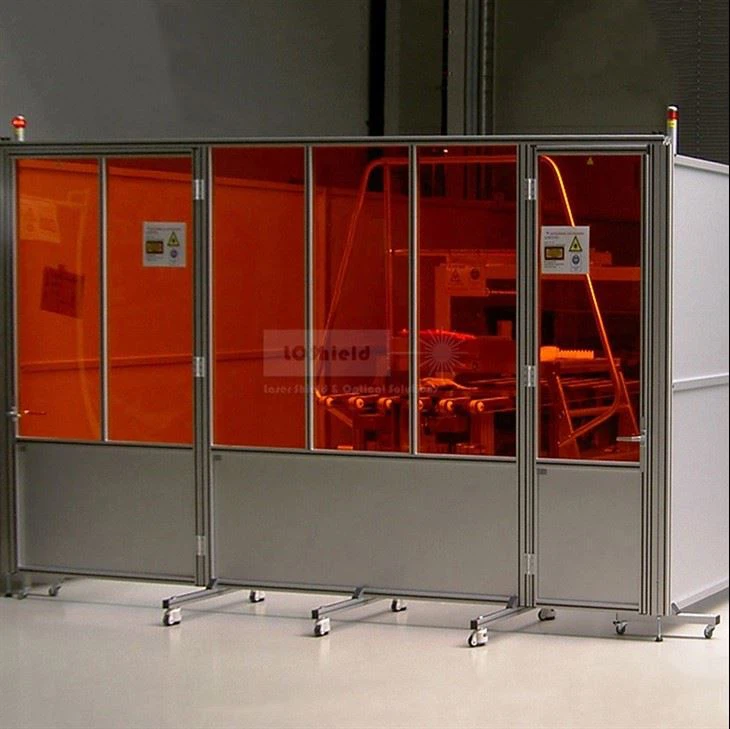

Možnost mobilnega laserskega varnostnega zaslona

Za laboratorije, področja raziskav in razvoja ter delovne postaje, kjer se postavitve laserske opreme pogosto spreminjajo, je zaslon mogoče konfigurirati kotmobilna laserska varnostna pregrada.

Konfiguracije, opremljene s-kolesi, omogočajo premikanje zaslona med različnimi delovnimi območji brez namestitve trajne predelne stene. To je še posebej uporabno za:

Testiranje laserske opreme

Začasne UV laserske delovne postaje

Skupni laboratorijski prostori

Postavitev prototipa in raziskav in razvoja

Območja vzdrževanja in zagona

Po potrebi se lahko konfiguracija kolesa in podnožja izbere glede na dimenzije zaslona in zahteve na delovnem mestu.

Modularna več{0}}konfiguracija plošč

Za večja laserska delovna območja je mogoče več zaslonov razporediti kot amodularna laserska varnostna pregradanamesto da bi se zanašali na eno ploščo.

Glede na zahtevano postavitev delovne postaje lahko odseke zaslona konfigurirate za ustvarjanje:

Ravne{0}}pregrade

Kotna zaščita

Postavitve v obliki L-

Laserske delovne cone v-obliki U

Razširjene več{0}}predelne stene

Ta modularni pristop omogoča, da zaščitna meja sledi dejanski postavitvi stroja in delovnega mesta, hkrati pa ohranja vidljivost skozi laser-zaščitne plošče PMMA.

Zasnovan za fleksibilna laserska delovna področja

Ključna prednost te mobilne in modularne zasnove je prilagodljivost. Namesto ponovne izdelave fiksnega ohišja vsakič, ko se zamenja delovna postaja, lahko uporabniki prilagodijo postavitev zaslona okoli laserske opreme.

Za355 nm UV laser, 405 nm vijolični laser in 450 nm modri laser delovne postaje, to zagotavlja praktično rešitev, ko je cilj ustvariti vidno in nastavljivo varnostno mejo okoli obstoječega stroja ali testnega območja.



UV Laser Machine Safety Screen

Tehnični podatki:

OkvirMaterial Aluminij
PanelMaterial PMMA
PanelValovna dolžina zaščite

315-450 nm

455-535 nm

VLT 50~60%
OD 6+/7+
Aplikacija 355nm/405nm/450nm

Imamo velikoVarnostne plošče laserskih strojevz različnimi zaščitnimi pasovi, ki jih je mogoče namestiti v kombinaciji z aluminijastimi okvirji za izdelavo odstranljivih laserskih zaščitnih plošč za ustvarjanje premičnih varnostnih prostorov za lasersko zaščito za zaščito strank in njihovih zaposlenih pred laserskimi viri.

UV Laser Machine Safety Screen

Izgradnja laserskega varnostnega območja okoli vaše delovne postaje

En sam laserski varnostni zaslon lahko zaščiti eno stran delovne postaje, vendar mnogi odprti laserski sistemi zahtevajo večjo in bolj nadzorovano delovno mejo. Z združevanjem več delov zaslona lahko JTBYShield ustvarimodularna laserska varnostna conaokoli UV, vijolične in modre laserske opreme.

Laserska varnostna pregrada v obliki črke L-

AnLaserski varnostni zaslon v obliki črke L-je primeren, kadar je delovna postaja nameščena blizu stene ali obstoječe strukture stroja in samo dve odprti strani potrebujeta dodatno zaščito.

Ta konfiguracija pomaga ločiti območje laserske obdelave od bližnjih prehodov, hkrati pa ohranja dostop operaterja na voljo s preostale strani.

Priporočljivo za:

355nm UV laserske označevalne postaje

405nm laboratorijski sistemi

Delovne postaje za lasersko obdelavo 450nm

Kotna laserska oprema-

U-oblikovana laserska varnostna cona

A Laserska varnostna pregrada v-obliki Uzagotavlja širšo pokritost okoli treh strani odprte delovne postaje.

Ta postavitev je uporabna, ko se laserski stroj nahaja v skupni proizvodnji, testiranju ali laboratoriju in zahteva jasneje opredeljeno zaščitno območje brez namestitve celotnega ohišja stroja.

Odprto stran je mogoče postaviti glede na dostop operaterja, nalaganje materiala in zahteve delovnega toka.

Več-panelna modularna pregrada

Za večja ali neenakomerna laserska delovna področja je mogoče razporediti več plošč kot amodularni sistem laserskega varnostnega zaslona.

Število, širino in položaj plošč je mogoče prilagoditi:

  • Dimenzije laserske delovne postaje
  • Položaj operaterja
  • Bližnje poti za pešce
  • Dostop do opreme
  • Razpoložljiva površina
  • Prihodnje spremembe delovne postaje

Ta modularni pristop omogoča razširitev ali preureditev zaščitne meje, ko se spremeni postavitev opreme.

Od postavitve delovne postaje do konfiguracije zaslona

Za projekte laserske varnostne cone po meri lahko stranke zagotovijo:

Laserska valovna dolžina

Dimenzije stroja ali mize

Položaj operaterja

Zahtevane zaščitene stranice

Razpoložljiva površina

Prednostna fiksna ali mobilna konfiguracija

Risba ali fotografije delovne postaje

Na podlagi teh informacij se lahko postavitev zaslona konfigurira kot alaserska varnostna pregrada z eno-ploščo, v{-obliki L,-ali U-ali več{3}}panelomustrezajo dejanskemu delovnemu okolju.

Kje ta UV laserski varnostni zaslon najbolje deluje

Večina standardnih ohišij laserskih strojev je fiksnih in neprilagodljivih, zaradi česar so nepraktična za odprte delovne mize, začasne preskusne postaje in pogosto prilagajane laserske nastavitve. toVarnostni UV laserski zaslonsluži kot prilagodljiva, modularna laserska pregrada, ki je popolnoma primerna za odprta ali pol{0}}zaprta delovna okolja. Zagotavlja zanesljivo zaščito za laserske sisteme 355 nm, 405 nm in 450 nm v proizvodnih linijah, industrijskih predelovalnih postajah in profesionalnih laserskih laboratorijih.

1. 355nm UV laserske označevalne delovne postaje

Potrebe po aplikaciji

355nm UV laserjiširoko uporabljajo za natančno označevanje in fino obdelavo toplotno{0}}občutljivih materialov, vključno s plastiko, elektronskimi komponentami in steklom. Številne naprave za UV-označevanje imajo odprto ali pol{2}}odprto strukturo, zaradi katere je razpršeno UV-lasersko sevanje izpostavljeno in predstavlja potencialno tveganje za bližnje operaterje in sprehajalne kanale. Tradicionalne popolne-spremembe ohišij stroja so drage in neprilagodljive za obstoječe proizvodne postavitve.

Zakaj ta UV-laserski varnostni zaslon ustreza

Opremljen z visoko{0}}zmogljivim laserskim-zaščitnim filtrom PMMA, ta355nm laserska varnostna pregradazagotavlja dosledno OD{0}} zaščito, ki pokriva spektralno območje 315–450 nm, pri čemer popolnoma cilja na običajne valovne dolžine UV-laserja, ki jih predstavlja 355 nm. Medtem ko blokira škodljivo uhajanje UV-laserja, plošča ohrani približno 60-odstotno prepustnost vidne svetlobe, kar operaterjem omogoča jasno opazovanje stanja obdelave, obdelovancev in stanja opreme v realnem času.

Prenova opreme ali obnova fiksnih stanovanj ni potrebna. Zaslon je mogoče namestiti neposredno okoli obstoječih strojev za lasersko UV označevanje, da hitro zgradite standardizirano varnostno izolacijsko območje.

Priporočena konfiguracija postavitve

Za fiksne postaje za UV-označevanje 355 nm uporabite eno-ploščo ali postavitev v obliki črke L- glede na orientacijo stroja in poti za pešce. Za velike-območja odprte obdelave združite več modularnih zaslonov, da razširite zaprto varnostno območje in dosežete celovito UV-lasersko izolacijo.

2. 405nm in 450nm vijolična in modra laserska območja obdelave

Potrebe po aplikaciji

405 nm vijolični laserji in 450 nm modri diodni laserji so običajno integrirani v industrijske laserske graverje, opremo za natančno obdelavo in laserske sisteme OEM. Večina laserskih naprav z-odprtim okvirjem nima pomožnih varnostnih izolacijskih struktur, zaradi česar je treba postaviti prozorne zaščitne ovire za ločevanje delovnih območij laserja od osebja in javnih proizvodnih con.

Zakaj ta UV-laserski varnostni zaslon ustreza

tomodularni laserski varnostni zaslonpodpira več-zaščito valovnih dolžin, ki pokriva oba laserska pasova 405nm in 450nm s stabilno zmogljivostjo filtriranja OD6+. En sam niz ovir lahko služi več vijoličnim in modrim laserskim delovnim postajam, kar učinkovito zmanjša stroške ponavljajoče se varnostne konfiguracije.

Visok{0}}prosojna filtrirna plošča zagotavlja nič vizualnih ovir za vsakodnevno delovanje opreme, zamenjavo obdelovancev in odpravljanje napak v opremi, hkrati pa tvori jasno fizično izolacijsko mejo pred razpršeno in odbito lasersko svetlobo.

Priporočena konfiguracija postavitve

Za samostojne stroje za lasersko graviranje in obdelavo so priporočljiva ohišja v obliki L- ali U-, da se prilagodijo navadam dostopa operaterja in postavitvi opreme. Za skupno proizvodno opremo in pogosto prilagajane postaje mobilna modularna struktura omogoča prilagodljivo premikanje in ponovno sestavljanje, primerno za potrebe dinamične proizvodne linije.

3. Laserski laboratoriji in prilagodljiva področja testiranja raziskav in razvoja

Potrebe po aplikaciji

Laboratoriji za laserske raziskave in razvoj ter oddelki za testiranje opreme imajo zelo spremenljive optične poti, eksperimentalne napeljave in postavitve opreme. Fiksna stalna laserska ohišja močno omejujejo eksperimentalno fleksibilnost in se ne morejo prilagoditi pogostemu testiranju prototipov, preverjanju parametrov in ponavljanju sheme.

Zakaj ta UV-laserski varnostni zaslon ustreza

Kot amobilna laserska varnostna pregradaz modularno zasnovo lahko ta UV-laserski zaslon poljubno kombinirate, premikate in razstavljate glede na eksperimentalne postavitve. Gradi začasne, vendar standardizirane laserske varnostne izolacijske cone, ne da bi zasedel fiksni laboratorijski prostor.

Raziskovalci lahko jasno opazujejo interne preskusne pogoje skozi prozorni laserski filter, kar zagotavlja varnost pri delovanju in eksperimentalno udobje med UV-laserskim testiranjem, preverjanjem opreme in razvojem prototipov.

Priporočena konfiguracija postavitve

Laboratorijski scenariji in scenariji raziskav in razvoja se najbolje ujemajo z mobilnimi zasloni na koleščkih, modularnimi kombinacijami z več-ploščami in prilagodljivimi postavitvami zaščite v obliki L/U-. Podpiramo tudi prilagojene velikosti in ciljno izbrano valovno dolžino filtra, ki se popolnoma prilagaja začasnemu laserskemu testiranju, poskusni proizvodnji majhnih-serij in dolgoročnim- scenarijem delovanja laboratorijskega laserja.

Preizkušena zaščita in rešitve laserskega varnostnega zaslona po meri

Profesionalni laserski varnostni zaslon mora zagotavljati več kot navedeno območje valovnih dolžin. Izbrani filter mora imeti prepoznavno optično zmogljivost in tehnično dokumentacijo, medtem ko mora biti struktura zaslona konfigurirana glede na dejanski laserski vir in postavitev delovne postaje.

JTBYShield združujepodatki laser-zaščitnega filtra z zasnovo zaslona po meriza pomoč proizvajalcem originalne opreme, laboratorijem in industrijskim uporabnikom pri izgradnji primerne varnostne pregrade okoli njihovih laserskih delovnih območij.

Testni dokazi za laserski zaščitni filter

Za laserske aplikacije 355 nm, 405 nm in 450 nm je izbrani filter PMMA mogoče prepoznati po njegovem specifičnem modelu, območju zaščite, optični gostoti in prepustnosti vidne svetlobe.

Za strokovna naročila lahko razpoložljivi spremni dokumenti vključujejo:

  • Podatki o preskusu optične gostote
  • Informacije o spektralnem prenosu
  • Identifikacija modela filtra
  • Podatki o prenosu vidne svetlobe
  • Poročilo o preskusu
  • Veljavna dokumentacija EN
  • Informacije o označevanju izdelka ali plošče

Vsako prikazano potrdilo mora jasno identificiratitestiran filter ali konfiguracija laserskega varnostnega zaslonadokument ne zajema širšega obsega certificiranja.

Oblikovanje zaslona po meri okoli vaše delovne postaje

Laserska delovna območja se razlikujejo glede na velikost stroja, položaj operaterja, okoliške prehode in razpoložljivo površino na tleh. Iz tega razloga je mogoče varnostni zaslon prilagoditi glede na dejansko delovno postajo in ne omejiti na eno standardno velikost plošče.

Prilagajanje lahko vključuje:

  • Širina in višina zaslona
  • Konfiguracija z eno ali več{0}}ploščami
  • Postavitve v obliki L- ali U-
  • Dimenzije aluminijastega okvirja
  • Fiksna ali mobilna struktura
  • Podporne noge ali konfiguracija koles
  • Model filtra in valovna dolžina zaščite
  • Razporeditev plošč
  • Zahteve za dostop do delovne postaje
  • Označevanje OEM in-specifične zahteve za projekt

Od laserskih parametrov do konfiguracije zaslona

Za po meriVarnostni UV laserski zaslon, lahko stranke zagotovijo:

1. Laserske informacije
Valovna dolžina, izhodna moč, CW ali impulzno delovanje in uporaba.

2. Informacije o delovni postaji
Dimenzije stroja, položaj operaterja, izpostavljene strani, bližnje steze in razpoložljiva površina na tleh.

3. Zahtevana postavitev varnostnega-območja
Pregrada z eno ploščo, v obliki črke L, -v obliki črke U, premična ali več{2}}panelna pregrada.

4. Tehnične zahteve
Zahtevana raven zaščite, model filtra, VLT, veljavna testna dokumentacija in dimenzije zaslona.

Na podlagi teh parametrov lahko JTBYShield oceni ustreznelaserski zaščitni filter in modularna konfiguracija zaslonapred proizvodnjo.

Po meri-Izdelan za delovna področja z UV in modrim laserjem

Ne glede na to, ali projekt vključuje 355 nm postajo za lasersko označevanje UV, 405 nm laboratorijski sistem ali 450 nm predelovalno območje z modrim laserjem, cilj ni le dobava prozorne plošče.

Cilj je združitipreverjena{0}}specifična zaščita za valovno dolžino s postavitvijo zaslona, ​​ki se ujema z dejansko lasersko delovno postajo, ki ustvarja praktično lasersko varnostno območje za profesionalno uporabo.

Naš UV-laserski zaščitni zaslon zagotavlja-vsestransko zaščito za varnost vašega laserskega delovanja s svojimi visoko-kakovostnimi materiali, natančnim delovanjem zaščite in široko uporabnostjo. Izbira naših izdelkov pomeni izbiro varnega in učinkovitega laserskega delovnega okolja.
