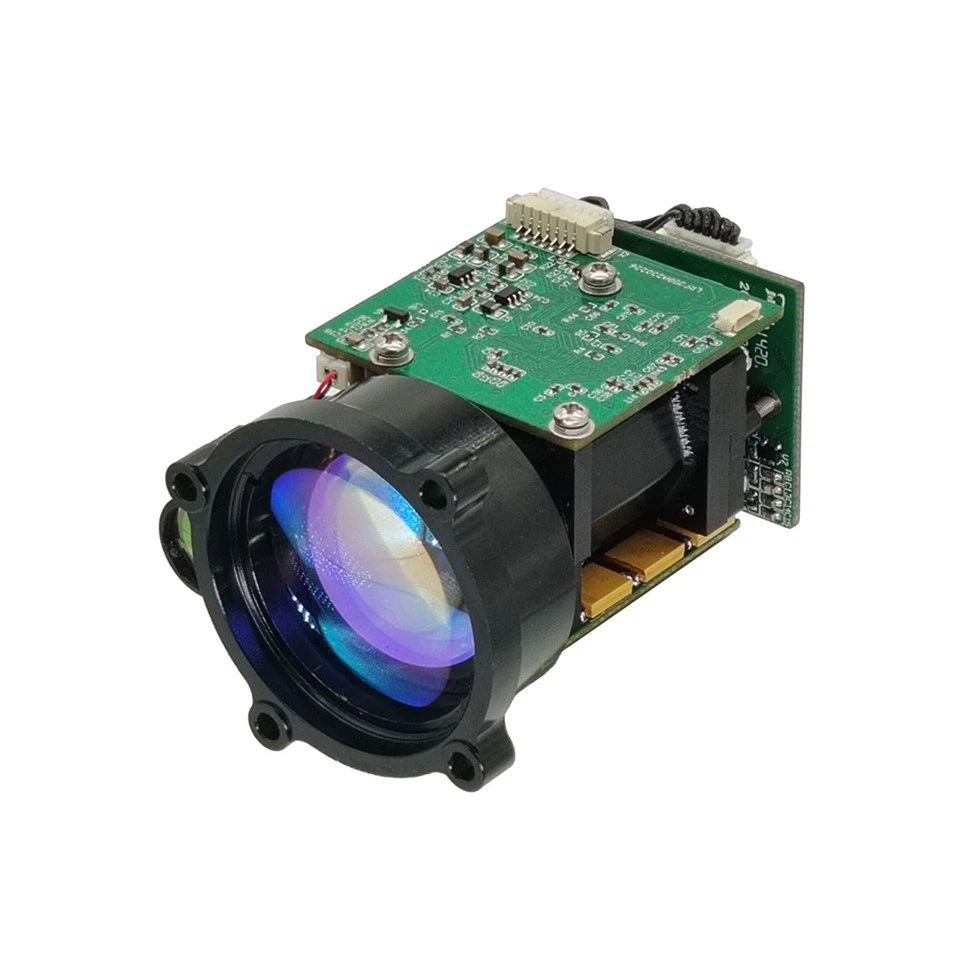

9km modul laserskega dargefinderja
Uvod izdelka
09xlh13x laserski modul daljinčenja sprejema Xinalnd samorazmerno 1535Nm Erbium stekleno lasersko komponento, ki ima značilnosti dolgega dosega, nizke porabe energije, majhne velikosti in varnosti človeških oči.
Učinkovitost območja: 9000m (2,3x2,3m cilji), 13000m (največji doseg)
Natančnost sega ± 1m
Natančnost meritev, večja ali enaka 98%
Teža manjša ali enaka 130 g
Funkcije izdelka
1. integrirana konfiguracijska zasnova in namestitev večtočkovnega tesnjenja sprednjega dela obraza, močna sposobnost protiminanja, visoka vzdržljivost, dolga delovna življenjska doba, varnost oči;
2. z uporabo netermalne tehnologije za optično oblikovanje z dobro zmožnostjo optičnega zatiranja hrupa, zmogljivostjo blizu razdalje in visoko in nizko temperaturno optično zmogljivostjo;
3. Notranji vmesnik vezja sprejme postopek neposredne povezave varilne žice, ki je trden in zanesljiv, ki se lahko izogne kratkemu vezju ali slabemu stiku, ki ga povzročajo zrahljanje, oksidacija in vodna para priključka ter izboljša zanesljivost in življenjsko dobo izdelka.
Paramenti izdelkov
|
Predmet |
Indeks |
|
|
Model |
09xlh13x |
|
|
Delovna valovna dolžina |
1535nm ± 10nm |
|
|
Oči varen |
1. razred (IEC 60825-1) |
|
|
Prejemanje zaslonke |
Φ33mm |
|
|
Razpon |
30-13000m |
|
|
Učinkovitost dometa |
13000m |
Največji razpon |
|
11000m |
Velika tarča, odbojnost: 60 %, vidljivost opazovalca 25 km |
|
|
9000m |
2,3 × 2,3 m ciljna velikost, odbojnost: 30 %, vidljivost opazovalca 15 km |
|
|
4000m |
1 × 1 m ciljna velikost, odbojnost: 10 %, vidljivost opazovalca 10 km |
|
|
Komunikacijski vmesnik |
RS422 |
|
|
Vlaga |
Manj kot 80% |
|
|
Natančnost |
±1m |
|
|
Stopnja natančnosti |
Večji ali enaki 98% |
|
|
Kot razhajanje |
Manj kot ali enako 0. 5Mrad |
|
|
Frekvenca |
1 ~ 10Hz |
|
|
Neprekinjen čas |
Večji ali enak 30min |
|
|
Neparalelizem laserske optične osi do pritrdilne reference |
<0.3mrad |
|
|
Velikost |
Manj kot ali enako 69 mm × 57 mm × 45 mm |
|
|
Napetost |
5.6-8.4V |
|
|
Poraba energije |
Povprečna poraba energije manjša ali enaka 3W, največja poraba energije manj kot ali enaka 6W |
|
|
Delovna temperatura |
-40 stopinja -+60 |
|
|
Temperatura skladišča |
-45 stopinja -+70 |
|
|
Teža |
Manj kot ali enako 130 g |
|
Opomba: Vse kazalnike in vmesnike uspešnosti je mogoče prilagoditi glede na zahteve
Aplikacije za modul laserskega daljinca 09xlh13x
Toplotno slikanje, nočni vid in druge ročne mobilne naprave Senzorski kompleti za opazovanje in nadzornih sistemov za UAV in UGVS
Funkcija izdelka
a) z enojnimi in neprekinjenimi funkcijami;
(b) z napajanjem/ciklom/zagonskim samotestičnim testom;
(c) s prvo in zadnjo funkcijo prikazovanja logike ciljne razdalje;
(d) s poizvedbo o merjenju razdalje;
(e) temperaturna funkcija alarma;
(f) s prekomerno in pretirano napetostno zaščitno funkcijo vezja (garancija za oblikovanje);
(g) S programsko funkcijo daljinske nadgradnje: neposredno nadgradite programsko opremo prek komunikacijskega vmesnika.
Način obsega in čas sega
a) en največji neprekinjeni čas: večji ali enak 35 minut;
b) Največji intervalni čas za merjenje neprekinjene razdalje spet: manj kot ali enak 15s. Stabilnost laserske optične osi manjša od ali enaka 0. 1Mrad (celotno temperaturno območje); Vertikalnost lansirne optične osi do reference namestitve: manj kot ali enaka 2MRAD (garancija za oblikovanje);
Dimenzija
Električni vmesniki
Laserski dargefinder je povezan zunaj s CK konektorjem (model: A1257WR-S -7 p).
|
Številka terminala |
Serijska št. |
Model priključka |
Opredelitev signala (RS422) |
Drugi |
|
X4 |
X4-1 |
A1257WR-S -7 p |
+12V |
Vmesnik Laser Rangefinder |
|
X4-2 |
Gnd |
|||
|
X4-3 |
Rs 422- a |
|||
|
X4-4 |
Rs 422- b |
|||
|
X4-5 |
Rs 422- y |
|||
|
X4-6 |
Rs 422- z |
|||
|
X4-7 |
Rs 422- gnd |
Položaj zatiča 1 priključka
